母線槽的始端箱安裝原則介紹
時間：2016-12-10 10:28:19本站打印本文
始端箱的定義及安裝方法：
始端箱就是母線走到這里就是結束或者是開始，始端箱的作用是對母線與銅排或電纜連接的保護，插接箱是母線中部某一段需要引出電源線，插接箱相當于電纜的分支。

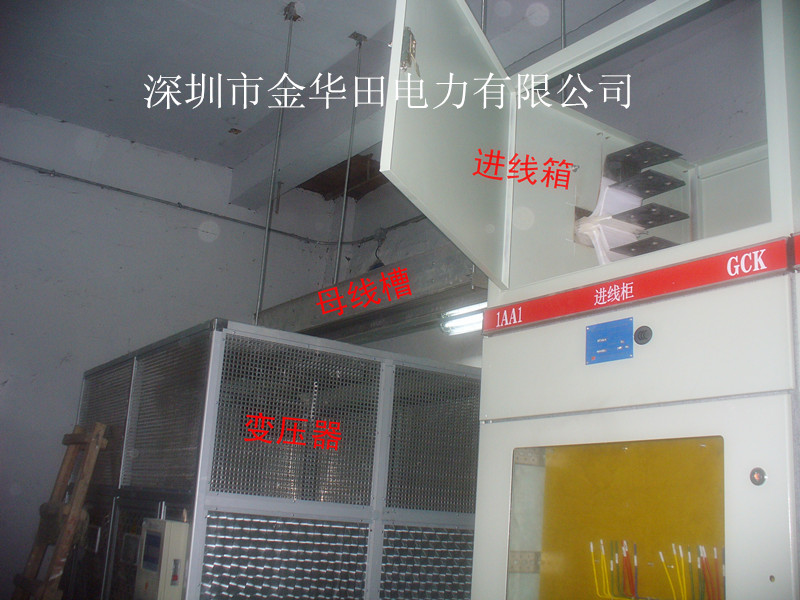

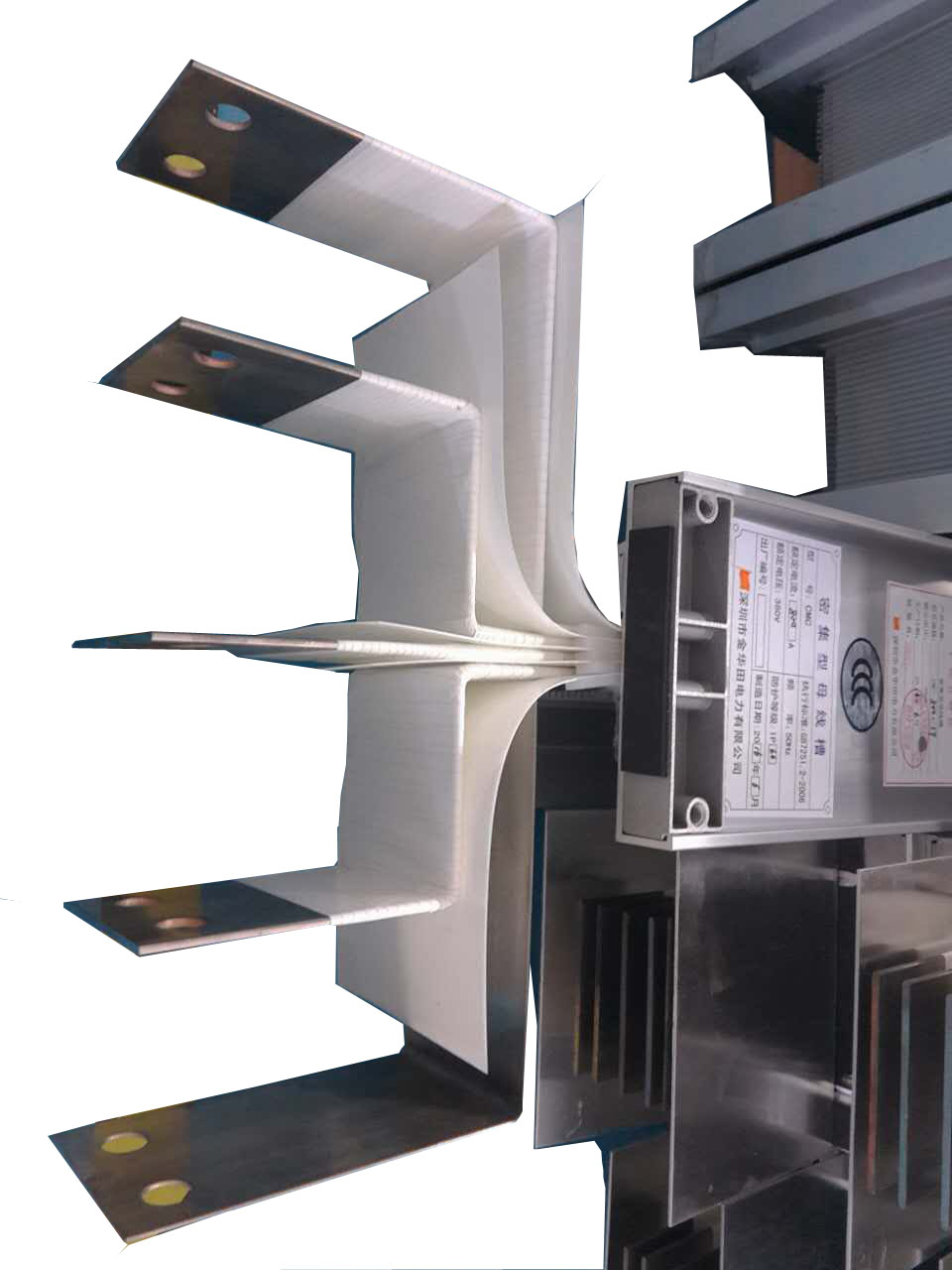

始端箱又稱饋電單元，細分為終端電纜饋電箱，中間電纜饋電箱。始端的意思就是開始，也就是給母線供電的裝置，其構造是一個噴塑外殼，里面有個法蘭，法蘭的一頭有4個張開的爪子，上面有孔，是為了與低壓柜銅排或者電纜搭接之用，另一端是和母線直身段配套的，可以直接插入母線母頭，是為了連接母線直身段。四個爪子旁邊通常有接地線的位置。
插接箱的定義及安裝方法：
插接箱是相當于于電纜分支接頭，從母線槽取電需要用插接箱，插接箱里面自帶斷路器。
插接箱安裝前，應打開母線槽插孔處的安全擋板，應先將箱內開關推至OFF斷開檔位置，將插接箱插腳按相序從母線槽插口處插入母線槽內，并保證插入到位。禁止帶電插拔！
插接箱安裝后，應將其前后兩處爪型卡板固定于母線槽兩側，并擰緊螺絲。內裝大型開關的插接箱，其垂直安裝時，底部應加裝承重托臂；水平安裝時，應加裝承重包箍。
插接箱只是負責從母線槽中引點到需要處，插接箱內有開關的，同時插接箱一頭插在母線槽內，一頭連接的是電纜，再通過電纜到樓層配電箱。
深圳市金華田電力有限公司是一家專業從事高低壓成套配電設備及母線槽的研發、生產、銷售及工程安裝為一體的高新技術企業。多年來公司始終堅持務實、先進、科學的經營理念，不斷優化質量管理工作。并順利通過ISO9001-2008質量管理體系、ISO14001：2004環境管理體系及國家質量認證中心“3C”認證。
公司愿為不同客戶提供最佳的設計方案，為用戶提供最優質的產品。愿與國內外客戶真誠合作，攜手并進，共同發展，歡迎各界朋友蒞臨我司考察指導。
始端箱就是母線走到這里就是結束或者是開始，始端箱的作用是對母線與銅排或電纜連接的保護，插接箱是母線中部某一段需要引出電源線，插接箱相當于電纜的分支。
始端箱又稱饋電單元，細分為終端電纜饋電箱，中間電纜饋電箱。始端的意思就是開始，也就是給母線供電的裝置，其構造是一個噴塑外殼，里面有個法蘭，法蘭的一頭有4個張開的爪子，上面有孔，是為了與低壓柜銅排或者電纜搭接之用，另一端是和母線直身段配套的，可以直接插入母線母頭，是為了連接母線直身段。四個爪子旁邊通常有接地線的位置。
插接箱的定義及安裝方法：
插接箱是相當于于電纜分支接頭，從母線槽取電需要用插接箱，插接箱里面自帶斷路器。
插接箱安裝前，應打開母線槽插孔處的安全擋板，應先將箱內開關推至OFF斷開檔位置，將插接箱插腳按相序從母線槽插口處插入母線槽內，并保證插入到位。禁止帶電插拔！
插接箱安裝后，應將其前后兩處爪型卡板固定于母線槽兩側，并擰緊螺絲。內裝大型開關的插接箱，其垂直安裝時，底部應加裝承重托臂；水平安裝時，應加裝承重包箍。
插接箱只是負責從母線槽中引點到需要處，插接箱內有開關的，同時插接箱一頭插在母線槽內，一頭連接的是電纜，再通過電纜到樓層配電箱。
